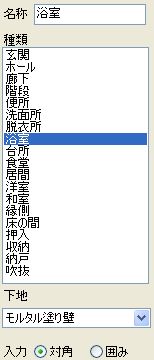

部屋の名称を確認します。
今回入力するのは浴室ですので、「浴室」を選択します。

併せて下地の選択も行います。（M）は今回はモルタルを表しますので、「モルタル塗り壁」を選択します。
下地はそれぞれの部屋に合わせて適宜変更してください。

さらに、入力方法の選択もここで行います。正方形・長方形の場合には「対角」を選ぶと簡単です。

始点・終点を指定します。
今回の補強診断書はモジュールピッチが910mm、浴室のサイズは2マス×2マスで1820×1820となります。
入力方式に「対角」モードを指定した場合は、左上と右下（もしくは右上と左下）の角を指定すると、それに対応した四角形が自動的に描かれます。

画面上には、左のように入力しているサイズが表示されます。

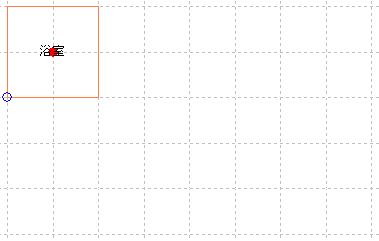

「浴室」が入力されました。

画面中にある●は家屋の重心、○は剛心を表しています。

入力モードを「対角」から「囲み」へ変更します。
「囲み」モードでは部屋の角を順に指定することによって、さまざまな形の部屋を作ることができます。斜めになった部屋なども入力可能です。
「対角」モードと上手に組み合わせてください。

なお、部屋どうしが重なると下のようなエラー表示が出てしまいます。

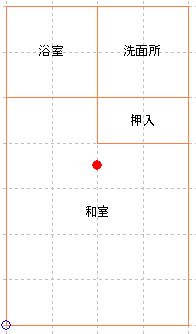

入力過程です。通常は画面に表示されませんが、●で示したところが途中のクリック地点です。複雑な間取りもこのように簡単に入力出来ます。

最後に●のところでダブルクリックすると、部屋を閉じることができます。

グリッド幅の変更で対応できない場合は、補助線を利用します。
今回は縦方向の補助線を引くことで対応できます。
補助線の方向（X方向：横方向なら水平、Y方向：縦方向なら垂直）とグリッド上の点からの長さ（オフセット）を指定して、グリッド上でクリックすると補助線が引かれます。

今回は●の地点から指定しました。
通常、数値を入れると補助線は指定した地点から上側（水平の場合）か右側（垂直）に引かれます。
オフセットの値にマイナスを指定することにより、下側（水平の場合）や左側（垂直）を引くことも可能です。

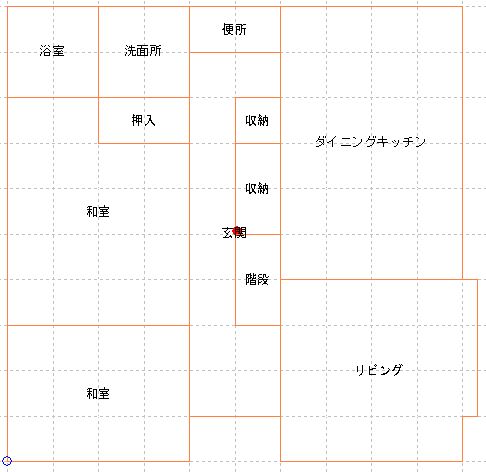

これで全ての部屋の入力ができました。

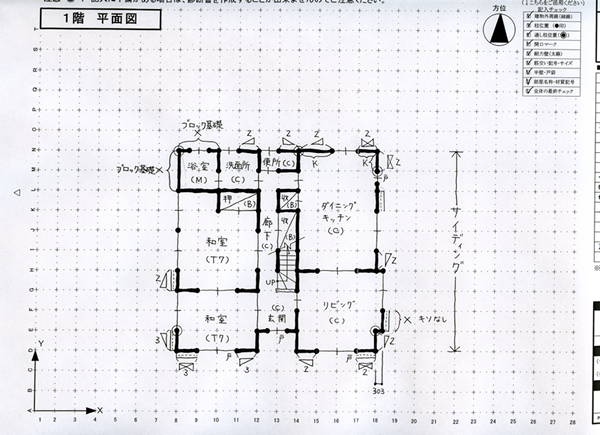

下に完成した間取り図を載せておきました。実際の平面図と見比べてみてください。
（廊下と玄関は平面図上では区別されていないため、補強診断書上でも一緒にしてあります）

次のページでは、開口部の入力方法をご案内します。
